Cutting Optimization Pro az anyagok 1D és 2D szabására használt számítógépes program. A program lehetővé teszi a szekrényekhez, íróasztalokhoz, polcokhoz, asztalokhoz stb. hasonló bonyolult termékek kiszabását

Cutting Optimization Pro üveg, PVC, PAL, fém vagy egyéb 2D anyagok ipari felhasználásában a vágási terv optimalizálására is használható.

Cutting Optimization Pro hosszanti vágások optimalizálása idomok, csövek, keretek, gerendák vagy egyéb hosszanti anyagok ipari alkalmazásakor.

Műszaki jellemzők...

• 2D és 1D optimalizálás ugyanazzal a programmal – Téglalap alakú darabok (PAL, PVC, üveg) és hosszanti darabok (csövek, keretek, rudak, lécek) vágásának optimalizálása.
• A RENDELÉShez vagy a RAKTÁRhoz bármilyen darabszám hozzáadható – a program által kezelt darabszámot a számítógép rendelkezésre álló forrása határozza meg.
• Guillotine típusú vágás – az anyag egyik végétől a másikig. Egyik leggyakrabban használt vágás.
• Több szakaszos guillotine típusú vágás – első szakaszban a vágás csak egyetlen irányban történik (vízszintesen vagy függőlegesen), míg a második szakaszban ellenkező irányban
• Nem guillotine típusú vágás (beágyazott)- a vágógép követi a darabok körvonalát – ehhez külön gép szükséges (lézeres- vagy lángvágó), amely ezt meg tudja tenni.
• ÚJ – Ingyenes plugin a Google Sketchup használatához – készítse el a projektet Sketchup-ban és a méreteket exportálja a Cutting Optimization pro nevű programba
• A vágólemez vastagsága állítható – az anyagok vágáshoz használt lemez bármilyen vastagságra állítható (általában 0 az üveg és 0-nál vastagabb a PAL vágása esetében).
• A vágás maximális hosszúsága – vágásonként beállítható a legnagyobb hosszúság. Ez a paraméter főként a nagy méretű lapok kézzel végrehajtott vágása esetében hasznos.
• Vágódarabok elfordításának engedélyezése / tiltása – a rostos faanyag és PAL vágásánál hasznos.
• Minimális használható méret – az ennél a paraméternél kisebb méretű hulladékok NEM kerülnek a raktárba.
• Minimális szakítási méret – meghatározható az egységek száma, amelyek a vágás és az ív széle között lehetnek úgy, hogy a levágott darabok nem szakadjanak el. Főként az üveg és a PVC vágásakor hasznos.
• Állítható optimalizálási szint – Az optimalizáláshoz használt algoritmusok nagyon rugalmasak. A rendelkezésre álló idő és a számítógép forrásainak függvényében növelhető vagy csökkenthető az optimalizálás szintje. Még az alacsony szintű optimalizálással is nagy mértékben csökkenthető a veszteség szintje.

• Kézi elhelyezés optimalizálás után – Amennyiben nem elégedett a program által kínált diagrammal, könnyedén módosíthatja az egér segítségével: elmozgathatja, törülheti, darabokkal és vágásokkal egészítheti ki.
• Rostos anyagok vágásának könnyítése – darabonként meghatározható a vágás módja a rostok függvényében.
• Éllap kezelése – PAL vágásakor. Az otpimalizálás befejezésekor a program megmutatja a felhasznált éllap teljes hosszúságát.
• Termékek (szekrények, íróasztalok stb) meghatározása és kezelése – A termékeket az alkotóelemeik határozzák meg. A termék meghatározása által sok idő spórolható az adatok bevezetésére.
• Kiegészítő alkatrészek kezelése – A felhasználó határozhatja meg az adatbázist, amely a kiegészítő alkatrészeket tartalmazza (csavarok, kilincs stb), amelyek szükségesek a termék összeállításához.

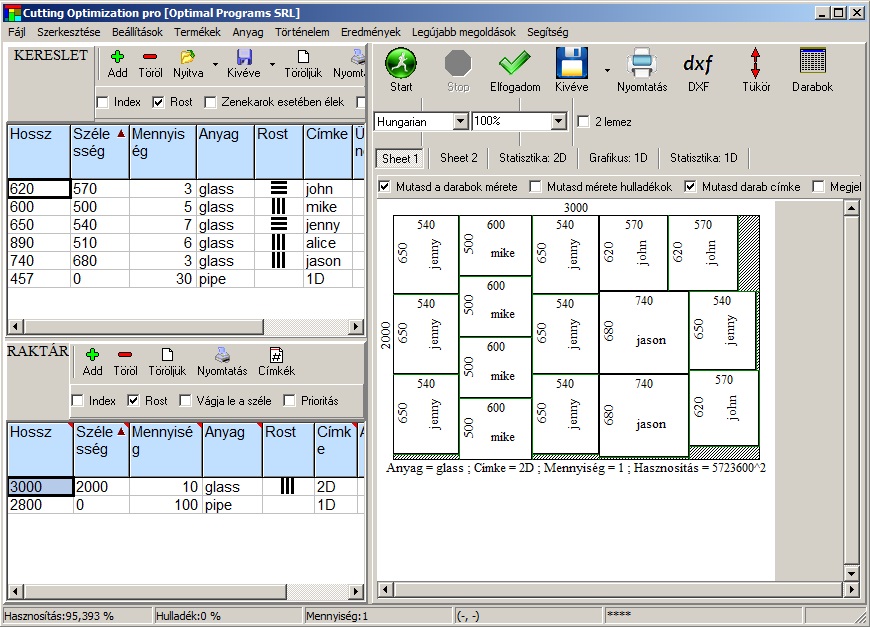

• A megoldás grafikai és szöveges megjelenítése – Az otpimalizálás befejezése után a megoldás grafikai és szöveges változatban egyaránt megjelenik. A grafikai megoldáson világosan látszanak a szükséges vágások.
• Adatok betöltése / mentése Excel fájlból / fájlba.
• Az adott megoldás nyomtatása – a megoldás grafikai és szöveges változatban egyaránt kinyomtatható. A nyomtatás bármilyen típusú nyomtatón (tűs, tintasugaras vagy lézer) végrehajtható.
• Öntapadós címkék készítése és nyomtatása – A vágás elkészítése után címkéket is ragaszthat a lapokra a darab célját és az ügyfél nevét tartalmaz óadatokkal.
• Gyors végrehajtás – A rendkívüli teljesítménnyel rendelkező algoritmusoknak köszönhetően, amelyek a mesterséges intelligencia terén végrehajtott kutatások legfrisebb fejlesztéseit alkalmazzák, Ön akár már néhány másodperc láthatja a megoldást.
• Anyagok típusai – Meghatározhatóak a felhasznált anyagok típusai (üveg, PVC, fa, PAL, éllap) és ezeknek az árai is láthatóak.
• Eredmények mentése / betöltése – A kapott megoldás elmenthető és későbbi felhasználáskor újra betölthető.

Egyéb jellemzők

• Bármilyen méretű darabok – az optimalizálásra váró darabok méretei a számítógép forrásainak nagysága szerint állíthatóak.
• A címkék és a szövegek függőleges is nyomtathatóak -  a rajz hatékoanyabbá tétele érdekében egyes méretek és címkék nyomtatása függőlegesen történik.
• Az optimalizálás az Optimal Programs Cut 2D X és Cut 1D X programjain alapszik.
• Darabok választása korábbi méretek alapján – határozza meg a termék (szekrény, szék, asztal, íróasztal stb.) külső méreteit és a program, képletek alkalmazásával, kiszámítja az (1D vagy 2d) alkotóelemek méreteit.
• Képek automatikus mentése – a program a képeket automatikusan számozza, így megtakarítja a felhasználó idejét.
• A RAKTÁR automatikus kezelése – A program automatikusan kezeli azok a fájlokat, amelyek a RAKTÁRban található darabokról tartalmaznak információkat. Hasonlóképpen a program kiválasztja a RAKTÁRban található lapok közül azt, amelynek megmunkálása a legkisebb veszteséggel jár.
• Minden kivágott darabhoz címke jeleníthető meg – A kinyomtatott / megjelenített vágási íven a program egy sor, az ügyfél által bevezett információt tartalmazó karaktert jelenít meg.
• Ügyfelek kezelése – A program lehetővé teszi az ügyfelek nevének hozzáadását minden RENDELÉS fájlhoz.
• Állítható a szakaszok száma – Abban az esetben, ha több szakaszos guillotine típusú vágást kíván végrehajtani, meghatározhatja a vágások szakaszainak számát.
• Darabok, hulladékok, éllapok méreteinek megjelenítése/elrejtése
• Raktár automatikus mentése – az összes adat a Backup mappába kerül elmentésre, innen könnyedén visszaállítható.
• Hasonló vágások csoportosítása – amennyiben több ívre van szüksége, ezek csoportosíthatóak a nyomtatott lapok számának csökkentése érdekében. Minden ív alatt látható az ismétlés száma.

• 1D megoldás grafikai változatban – A hosszanti vágások eredményei grafikai változatban és táblázatban is megjelennek, ugyanakkor Excelbe vagy Wordbe exportálhatóak.
• A RENDELÉSben nem használt darabok megjelölése – ezek a háttér színének megváltoztatásával láthatóak, ezáltal könnyebben észrevehetőek.
• Egyenként kiválasztott lapok – Amennyiben csak egyes lapokkal elégedett, kiválaszthatja, melyeket fogadja el, míg a RENDELÉSben szereplő más darabok újra optimizálhatóak.
• RAKTÁR és az ügyfél RENDELÉSének nyomtatása.
• Az aktuális megoldást illető különféle statisztikák – Excelbe vagy Wordbe exportálható táblazatokban készült különféle statisztikák (árak, vágások hosszúsága, felhasznált ívek száma, éllapok hosszúsága, az optimalizálás következtében fennmaradó hulladékok stb.) kiszámítása és megjelenítése.
• Automatikus árszámítás – A KAKTÁRban található lapok anyagának négyzetméterre vonatkozó egységár bevezetése után a programok megjeleníti a rendelés összértékét.
• Vágások teljes hosszúságának kiszámítása / megjelenítése – Az optimalizálás kivitelezése után ívenként megjelenik a végrehajtott vágások hosszúsága.
• Egyetlen papírlapra több vágási ív nyomtatható – Egy A4-es méretű papírlapra 1, 2, 4 vagy 6 vágási ív nyomtatható. Ezáltal a nagyon nagy mennyiségű rendelések esetében jelentős mértékben csökkenthető a papírhasználat.
• Szűrés kiválasztása a RENDELÉS és a RAKTÁR pontban – A táblázat végére kattintva bármilyen adatok szűrhetőek csoportonként: Méretek, Mennyiség, Címke, Ár stb.
• A RENDELÉS adatai exportálhatóak / importálhatóak Word (.doc), Excel (.xls), Real Cut 2D (.2d), XML vagy  .DBT fáljba / fájlból (a kiválasztott program szerint)
• Bármilyen mértékegység használható (mm, cm, m, km, inch) – Nem kell átszámolnia a különféle mértékegységeket, csak válassza ki a futtatás kezdetén az alkalmazott mértékegységet és ezután vezesse fel az összes többi méretet az illető egységek szerint.
• Bármilyen számítógépen futtatható – A szoftver 486 / 4MB RAM,  Windows 95-ös operációs rendszerrel rendelkező számítógépen is használható.
• Román nyelvű interfész – és még 9 más nemzetközi nyelv.

Hogyan használjuk ... 4 lépésben

Részletek: Online használati útmutató

1. Vezesse be a RENDELÉSbe az optimalizálásra váró darabokat. Nyomja meg a + gombot adatok hozáadása érdekében a RENDELÉS vagy RAKTÁR tartalmához.
2. Vezesse be a RAKTÁRba a vágásra váró darabokat. A RAKTÁR kezelése automatikusan történik és a program hajtja végre. Abban az esetben, ha 1D optimalizálást hajt végre, minden darabhoz csak a Hosszúság vagy a Szélesség  adatait kell bevezetni. A másik érték üresen marad vagy 0-ra kell állítani.
3. Nyomja meg a Start gombot. A művelet végén az eredmény grafikai és szöveges változata is megjelenítésre kerül.. Amennyiben nem elégedett a megoldással, növelje az optimalizálás szintjét (lásd Beállítások | Algoritm menüpontot) és nyomja meg újra a Start gombot. Bármikor visszatérhet az előzőleg futtatot pontba a Futtatás menüből választva.
4. Amennyiben megfelelő az aktuális megoldás, nyomtassa és mentse le a vágási diagramokat. Ezután nyomja meg az Elfogad gombot. A használt darabok törlésre kerülnek és a tobábbrs is használható darabok a RAKTÁRba kerülnek.
